良好的機械結構 支持重切削的床身、立柱 ● 抗彎曲、抗扭曲的完善的加強筋結構 動作順暢、強大的高精度軸驅動 ● X · Y · Z軸使用高精度雙滾珠絲杠 ● A · B軸使用雙電機驅動 控制熱位移實現高精度加工 ● X · Y · Z軸滾珠絲杠冷卻、電機座冷卻 ● A · B軸驅動單元冷卻 |
 |
|

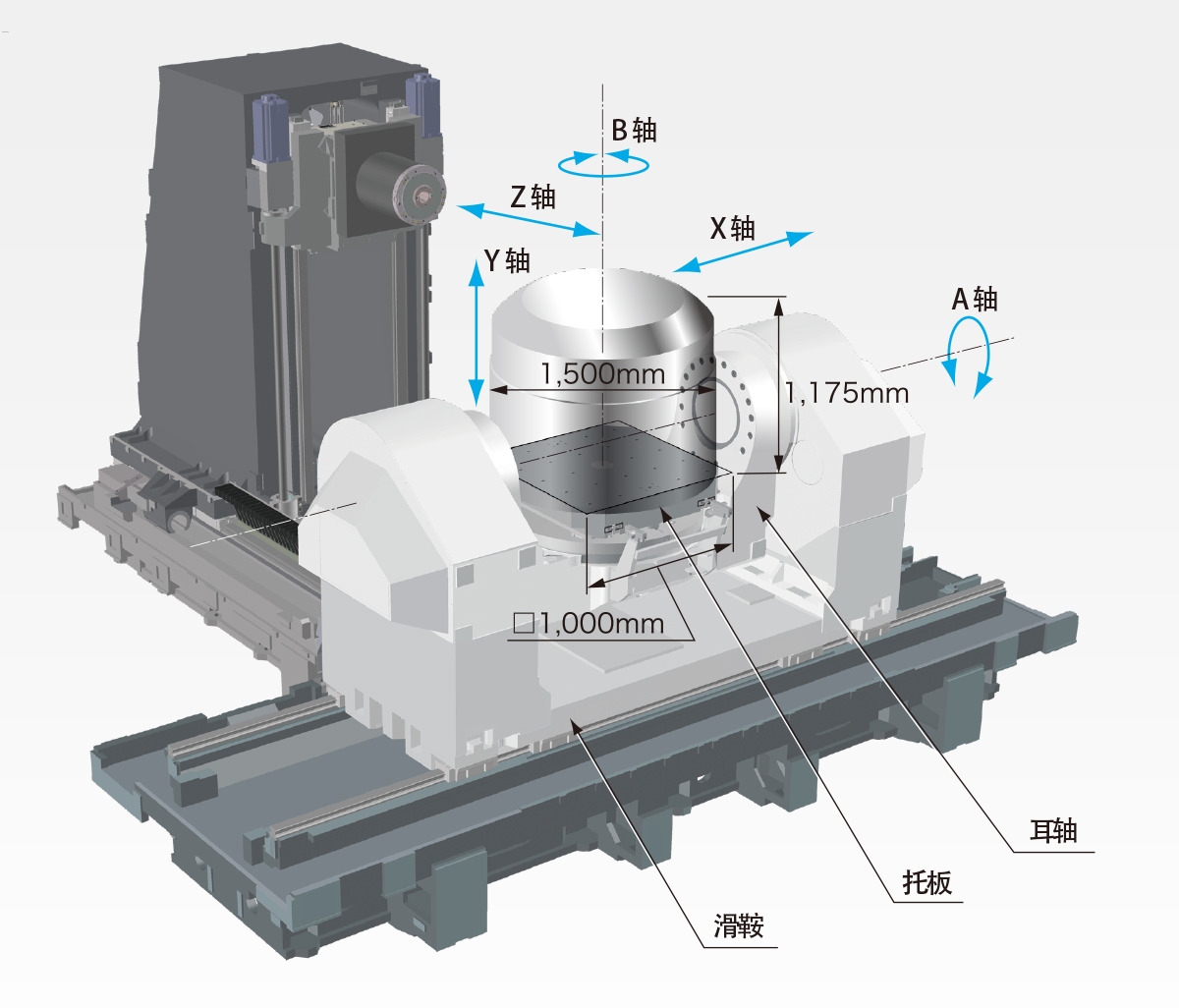

旋轉范圍 ● A軸（工作臺搖擺） +25～-115度 ● B軸（托盤旋轉） 360° |
大加工件 ● 工件的大回轉直徑 ø1,500mm ● 工件大高度 1,125mm ● 工件大質量 2,500kg |
托盤尺寸 ● 1,000×1,000mm |
軸行程 ● X：1,550mm ● Y：1,600mm ● Z：1,650mm |
|

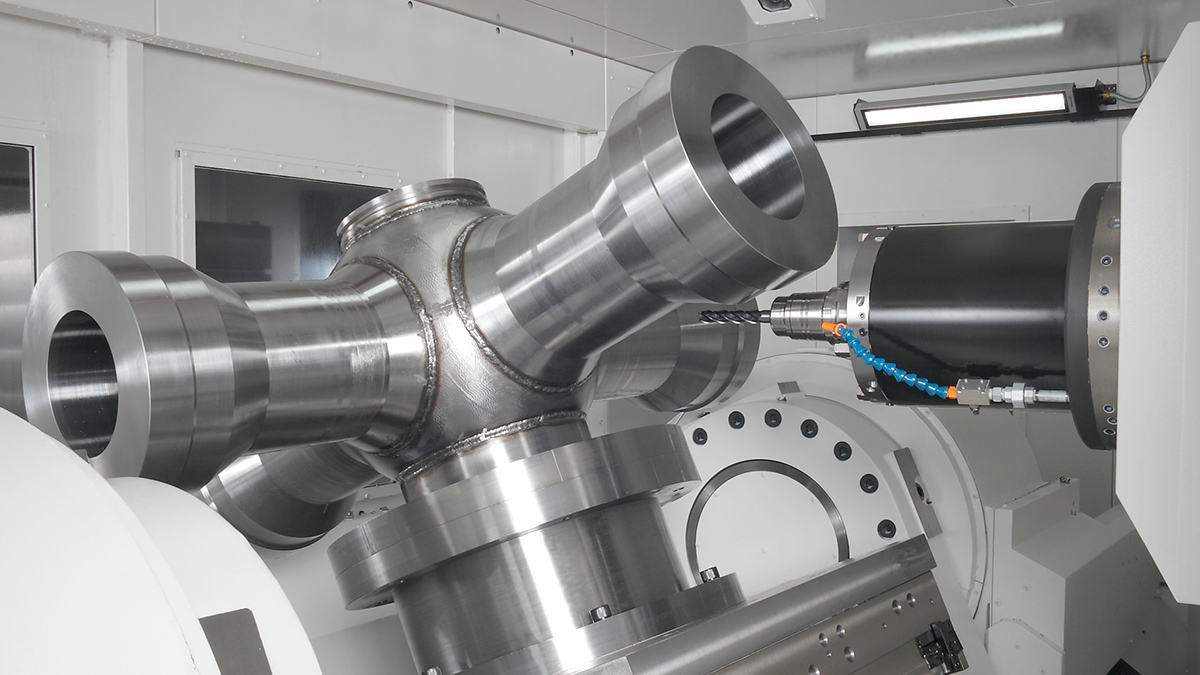

高扭矩主軸使難切削材料也實現了高效率加工 ● 內置主軸：1,071N?m ● 齒輪主軸（低速）：1,920N?m（特殊規格） |
 |
| 切削刀具 |
切削量 cm3/min |
主軸轉速 min-1 |
切削速度 m/min |
切削寬度×切削深度 mm |
進給速度 mm/min |
|---|---|---|---|---|---|
| ø250 正面銑刀 10刃（金屬陶瓷） | 1,000 | 293 | 230 | 175×6 | 953 |
| ø63 立銑側面加工 4刃（硬質合金） | 602 | 1,415 | 280 | 10×35 | 1,720 |
| ø50 立銑槽加工 3刃（硬質合金） | 700 | 1,780 | 280 | 50×10 | 1,400 |

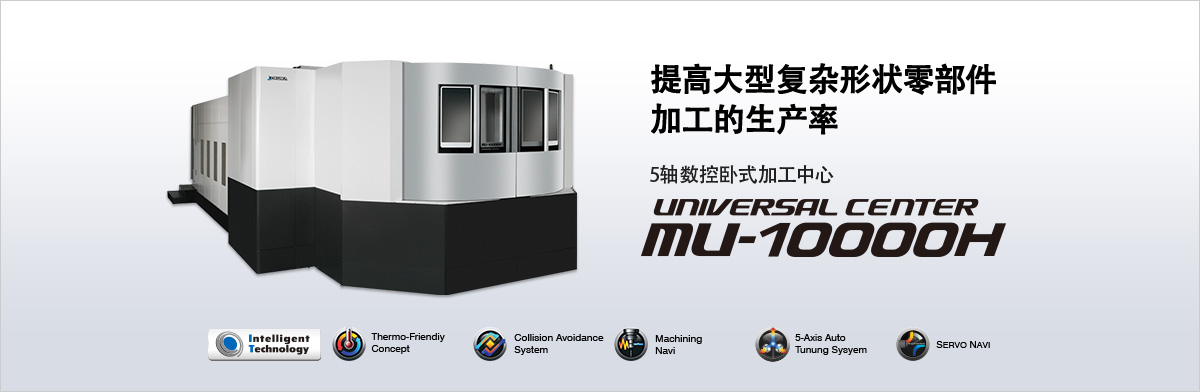

| MU-10000H | ||
| 托板尺寸 | mm | 1,000×1,000 |
| 大工件尺寸 | mm | ø1,500×1,175 |
| 主軸轉速 | min-1 | 6,000 |
| 刀庫收納數量 | 把 | 81 |
| 主軸電機功率 | kW | 45/37（20分/連續） |
| 機床尺寸（W×D×H） | mm | 6,880×10,930×3,694 |
