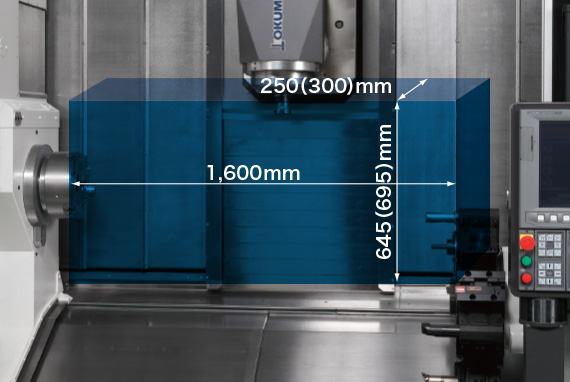

Y軸全程實現強力切削 較廣的加工范圍優化銑削較多的復雜形狀零部件加工。 具備同級別大Y軸行程并采用了靈活的高剛性立柱移動式結構，實現Y軸全程高精度強力加工。  |

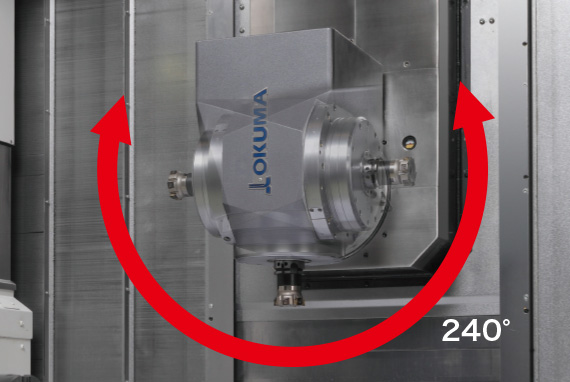

寬廣的B軸旋轉范圍240° 依靠B軸240°的旋轉范圍廣，使主主軸和對向主軸擁有同等的加工區域。 此外，NC-B軸規格中的B軸驅動采用了零反向間隙的滾子齒形凸輪，實現了高精度5軸聯動。  |
|

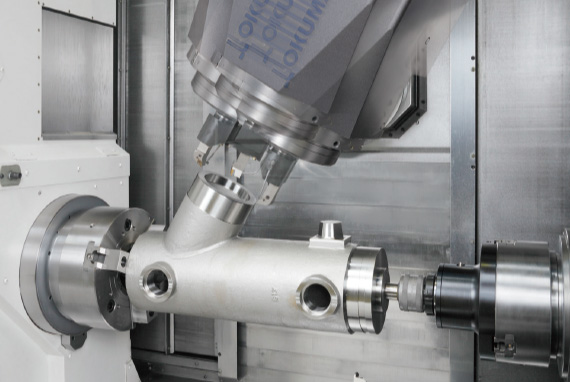

銑削加工實例 604cm3/min（S45C） ø20硬質合金立銑刀7刃 切削速度：192m/min 切深：6.5×20mm 進給速度：1.52mm/rev （MULTUS U3000） |

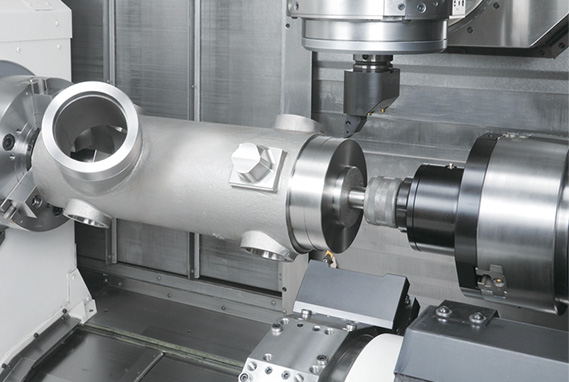

外圓加工實例 5.0mm2（S45C） 切削速度：150m/min 切深：8mm 進給速度：0.625mm/rev （MULTUS U4000 / MULTUS U5000 ø160主軸） |
 |
 |
 |

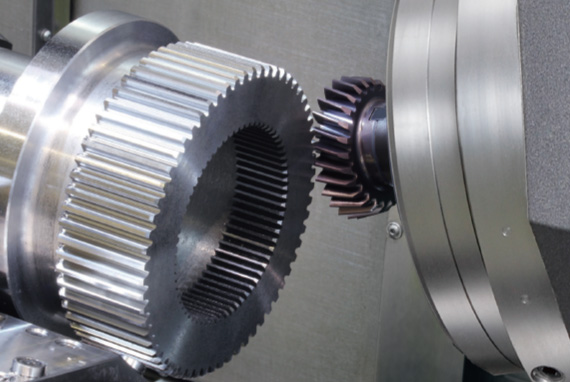

刮削加工（外徑, 內徑刮削）
|

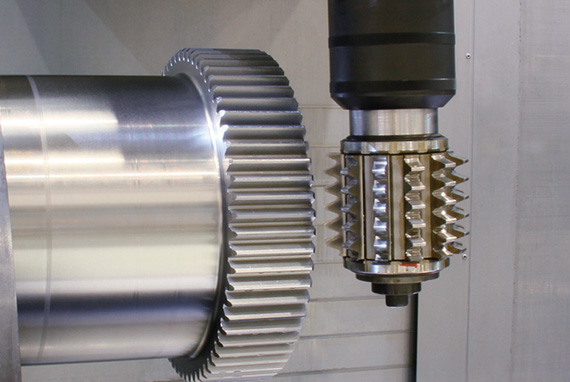

滾齒加工
|

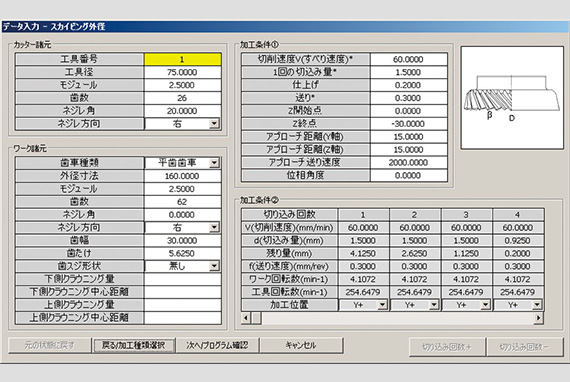

輸入畫面
|
| 項目 | 單位 | MULTUS U3000 | MULTUS U4000 | MULTUS U5000 |
|---|---|---|---|---|
| 標準卡盤尺寸 | inch | 8 | 10 | 15 |
| 大加工直徑 | ømm | 650 | 650 | 650 |
| 大加工長度 | mm | 1,000、1,500 | 1,500、2,000 | 1,500、2,000、3,000 |
| 主軸轉速 | min-1 | 5,000 | 4,200 | 3,000 |
| 刀庫收納數量 | 把 | 40 | 40 | 40 |
| 主軸電機功率 | kW | 22/15（30分/連續） | 22/15（30分/連續） | 37/30（30分/連續） |
| 機床尺寸（W×D×H） | mm |
4,925×2,995×2,955 5,425×2,995×2,955 |
5,425×2,995×2,955 6,175×2,995×2,955 |
5,530×2,995×2,955 6,280×2,995×2,955 8,420×3,228×3,090 |

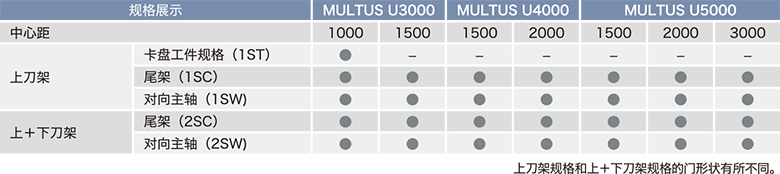

| 展開規格 | W、2S、2SW | W、2S、2SW | W、2S、2SW |
