MB-66VA/VB刀具業務部聯系人成晨：15061801548

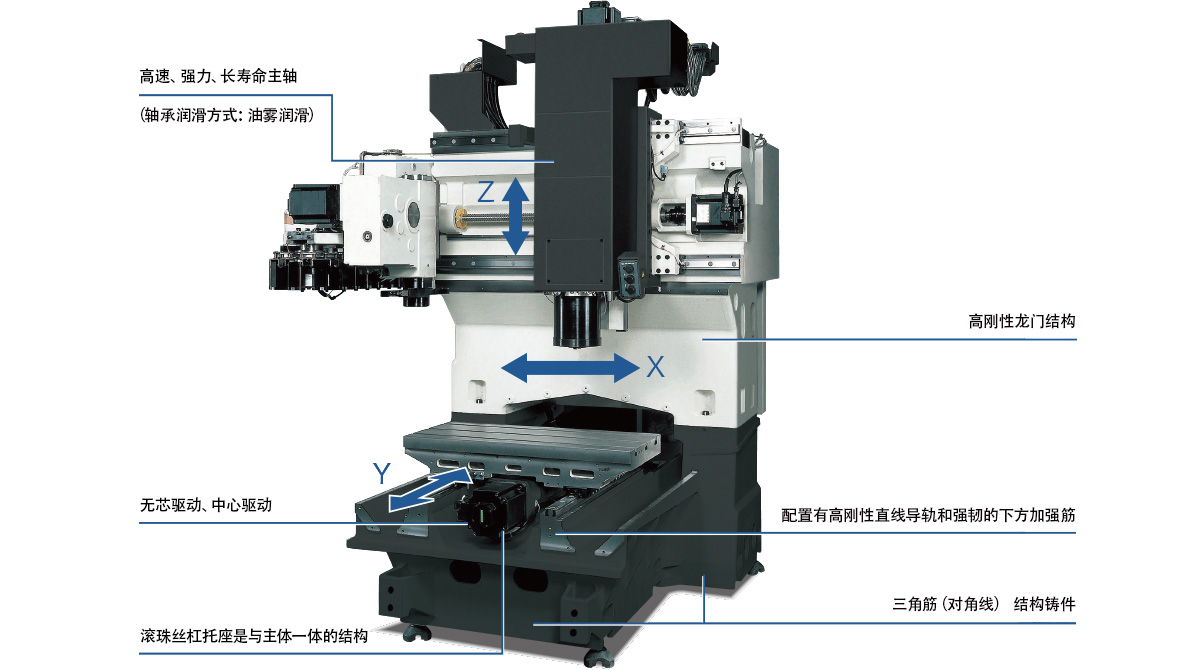

達到比預期更高的生產效率的高剛性結構

?應用三維計算機輔助設計（3D-CAD）和FEM有限元解析所開發的高剛性機床結構
?采用成熟的高剛性龍門式結構
?進給軸的軸承支座與機床形成一體結構

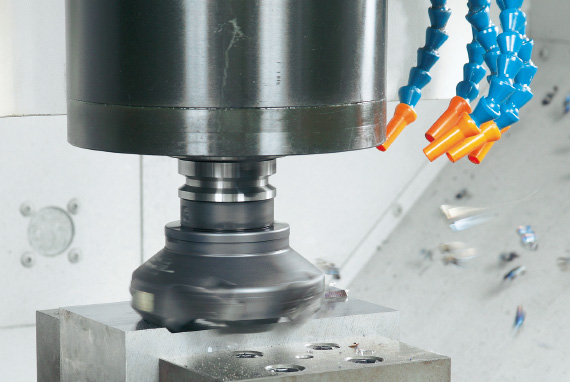

輕松駕馭重切削的強力主軸

切削能力
504cm³/min（面銑加工）
672cm³/min（側銑加工）

● 8,000min^-1（No.40）/6,000min^-1（No.50）大功率主軸（標準規格）

刀具		主軸轉速 min^-1	切削速度 m/min	進給速度 mm/min	切削寬度 mm	切削深度 mm	切削量 cm³/min
ø80面銑刀 8刃（金屬陶瓷）		895	225	2,600	56	2.5	364
ø20銑刀 7刃（硬質合金）	側面	3,660	230	4,300	4	20	344
ø50不重磨鉆頭		1,000	157	150	-	-	-
絲錐 M30P3.5		318	30	1,113	-	-	60% （主軸負荷）

（工件材料：S45C）

●15,000min^-1（No.40）廣域主軸（特殊規格）

刀具		主軸轉速 min^-1	切削速度 m/min	進給速度 mm/min	切削寬度 mm	切削深度 mm	切削量 cm³/min
ø80面銑刀 8刃（金屬陶瓷）		895	225	3,000	56	3	504
ø20銑刀 7刃（硬質合金）	側面	4,000	251	4,800	7	20	672
ø63不重磨鉆頭		720	142	108	-	-	-
絲錐 M30P3.5		318	30	1,113	-	-	66% （主軸負荷）

（工件材料：S45C）

●12,000min^-1（No.50）廣域主軸（特殊規格）

刀具		主軸轉速 min^-1	切削速度 m/min	進給速度 mm/min	切削寬度 mm	切削深度 mm	切削量 cm³/min
ø80面銑刀 8枚刃（金屬陶瓷）		895	225	3,000	56	3	504
ø20銑刀 7刃（硬質合金）	側面	4,000	251	2,800	12	20	672
ø63不重磨鉆頭		909	180	137	-	-	-
絲錐 M36P4		106	12	424	-	-	-

（工件材料：S45C）

提高部件的加工質量

高精度加工

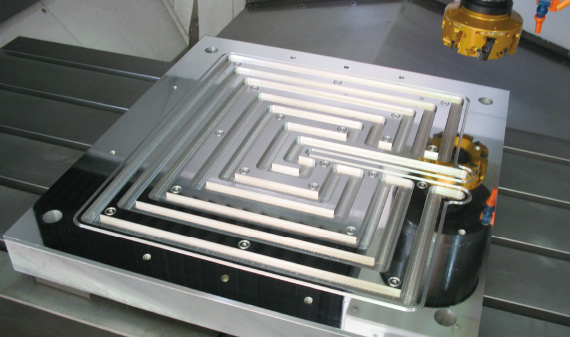

■平面度 3μm（實測值）
?加工機床：MB-66VA
?工件名稱：板（液晶顯示用零件）
?材料：A5052
?尺寸：560×600×60mm
?加工時間：50分

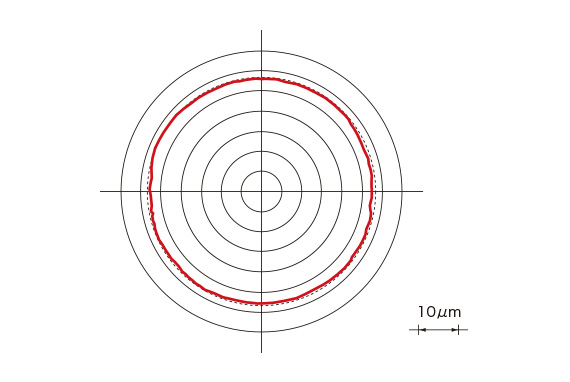

■圓度 1.65μm（實測值）
?加工機床：MB-56VA
?外徑：ø150mm
?材料：Al
?主軸轉速：8,000min^-1
?進給速度：2,000mm/min

定位精度

MB-46VA 絕對位置光柵尺規格　實際示例（按照ISO230-2的測量方法）

■雙向定位精度
?X軸（全程 560mm）1.7μm
?Y軸（全程 460mm）2.4μm
?Z軸（全程 460mm）2.2μm

■雙向重復定位精度
?X軸（全程 560mm）1.0μm
?Y軸（全程 460mm）1.3μm
?Z軸（全程 460mm）1.0μm

※上述實測值是在本公司工廠內按照ISO230-2規定的試驗方法得出的數值。并非是保證精度的數值。

Thermo-Friendly Concept

通過獨創的構造設計與熱位移控制，實現加工精度的“Thermo-Friendly Concept”
不僅避免了繁瑣的尺寸補償和暖機運轉，而且對于長時間的連續運轉以及車間內溫度環境變化也能夠發揮優越的尺寸穩定性。

基本信息

		MB-46VA/B	MB-56VA/B	MB-66VA/B
工作臺尺寸	mm	760×460	1,300×560	1,530×660
主軸轉速	min-1	8,000/6,000	8,000/6,000	8,000/6,000
刀庫收納數量	把	20	20	20
主軸電機功率	kW	11/7.5（10分/連續）	11/7.5（10分/連續）	11/7.5（10分/連續）
機床尺寸（W×D×H）	mm	1,976×2,810×2,746 2,026×2,810×2,746	2,546×3,123×2,746	3,035×3,325×3,295
